เครื่องมือตรวจวัดและตั้งเครื่อง

เวอร์เนีย ไมโครมิเตอร์ ไดอัลเกจวัดรู ไดอัลเกจ และฉาก สำหรับวัดและตรวจสอบให้ได้พิกัด

Showing all 20 results

  • BORE GAUGE,ฉากผสม

    BORE GAUGE,ฉากผสม สั่งซื้อผ่านไลน์ @BOWMAP

    ไดอัลเกจวัดรูใน (Dial Bore Gauge) CHUOKU ช่วง 160–250 มม. ละเอียด 0.01 มม. ไดอัลเกจวัดรูใน (Dial Bore Gauge) CHUOKU สำหรับวัดเส้นผ่านศูนย์กลางภายในของรูและกระบอกสูบอย่างแม่นยำ ช่วงวัด 160–250 มม. ความละเอียดสเกล 0.01 มม. ใช้ตรวจความกลม ความเรียว และการสึกของรูในงานซ่อมเครื่องยนต์และงานผลิตชิ้นส่วน จำหน่ายโดย BOWMAP อุตสาหกรรมและเครื่องมือ สมุทรปราการ ข้อมูลจำเพาะ แบรนด์ CHUOKU ชนิด ไดอัลเกจวัดรูใน (Dial Bore Gauge) ช่วงวัด 160–250 มม. ความละเอียดสเกล 0.01 มม. ใช้วัด เส้นผ่านศูนย์กลางรูใน, ความกลม, ความเรียว, การสึก การบรรจุ มาเป็นชุดในกล่อง พร้อมหัววัด/ก้านต่อหลายชิ้น (จากภาพสินค้า) การใช้งาน วัดเส้นผ่านศูนย์กลางกระบอกสูบในงานซ่อมเครื่องยนต์…

    อ่านเพิ่มDone

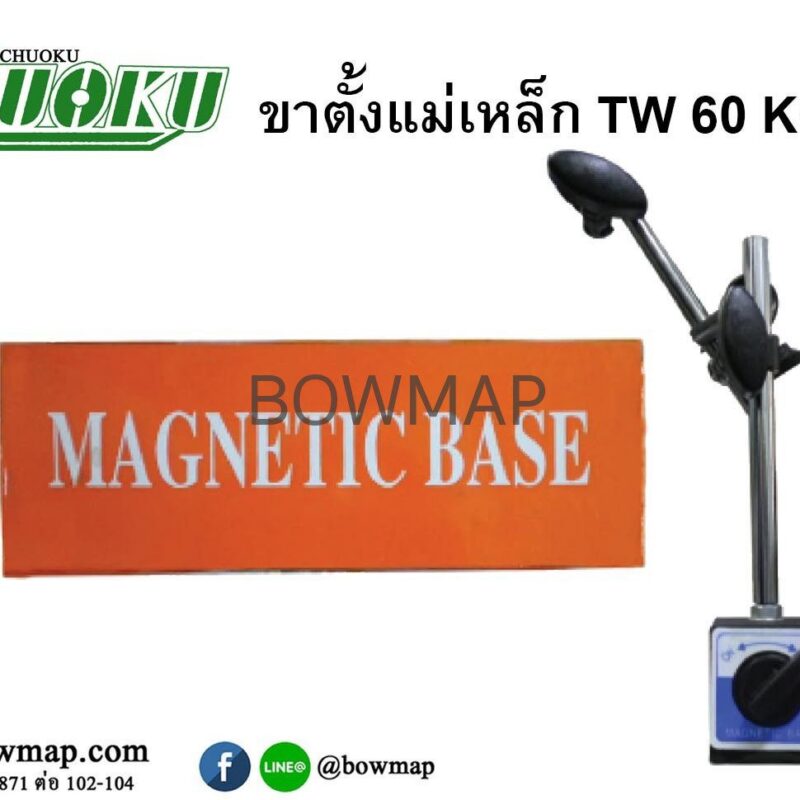

  • ขาตั้งแม่เหล็ก CHUOKU magnetic-stand

    ขาตั้งแม่เหล็ก โชกุ สั่งซื้อผ่านไลน์ @BOWMAP

    ขาตั้งแม่เหล็ก สำหรับจับงาน   *พิเศษ! ถ้าสั่งมีจำนวน มีราคาพิเศษให้*   ขาตั้งแม่เหล็ก เป็นเครื่องมือวัดที่ไว้สำหรับยึดจับเครื่องมือประเภทไดอัลเกจ เหมาะสำหรับงานที่ต้องการวัดด้วยความละเอียดสูงวัสดุแข็งแรงเพราะทำจากเหล็กอย่างดี วิธีการอ่านค่าไดอัลเกจ์แบบอะนาล็อค ในไดอัลเกจ์แบบอะนาล็อคจะมีขีดสเกลแบบวงนอกแบ่งเป็นช่องๆละ 0.01 มิลลิเมตร ส่วนขีดสเกลแบบวงในจะใช้วัดรอบเข็มสเกลแบบวงนอกซึ่งอธิบายง่ายๆคือ เมื่อเข็มสเกลด้านนอกหมุนครบรอบ 1 รอบ เข็มสเกลด้านในจะหมุนเลื่อนไปหนึ่งช่อง หรือ 1 ขีด ซึ่งก็คือ 1 รอบและเพิ่มจำนวนทีละช่อง ตามรอยเข็มสเกลด้านนอก วิธีการวัดความโก่งงอของเพลา โดยจะใช้วีบล็อคติดตั้งไดอัลเกจ์กับแท่นจับยึดให้แน่น จากนั้นนำก้านของไดอัลเกจไปสัมผัสกับเพลาที่จะวัดโดยสัมผัสจนกว่าเข็มด้านวงนอกของไดอัลเกจ์เคลื่อนเสร็จแล้วให้ทำการปรับตั้งค่าเข็มหน้าปัดวงนอกให้อยู่ในตำแหน่ง 0 เมื่อตั้งเข็มได้แล้วจึงทำการหมุนเพลาช้าๆและหมุนไปจนกว่าเข็มวงนอกจะเคลื่อนไปได้มากที่สุดค่อยทำการอ่านค่าที่ไดอัลเกจ์   สอบถามข้อมูล ขาตั้งแม่เหล็ก,ขาตั้งแม่เหล็ด ฉีดน้ำ 3 สาย เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 สั่งสินค้าผ่าน ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone

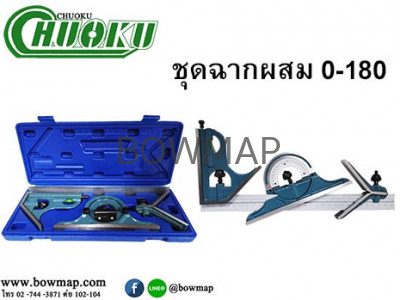

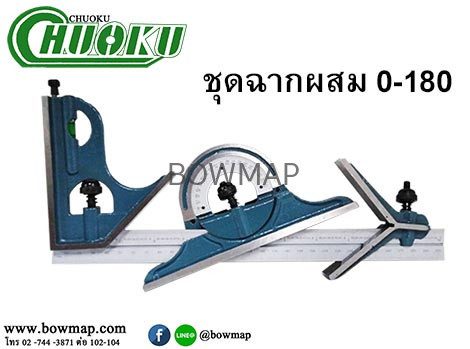

  • ชุดฉากผสม 0-180 CHUOKU mixed-scene-set-0-180

    ชุดฉากผสม 0-180 สั่งซื้อผ่านไลน์ @BOWMAP

    ชุดฉากผสม 0-180 (Combination Square Sets) รายละเอียดสินค้า ( Description of Combination Square Sets ) เป็นเครื่องมือวัดฉากที่รวมเอาทุกอย่างมาไว้ที่เดียวจบ จึงนิยมใช้งานกันมาก  เพราะใช้ทำงานในขอบเขตที่กว้าง จะมีหัวใช้งานประกอบรวมกันอยู่ 3 หัว คือ หัววัดมุมฉาก หัวหาศูนย์กลางของงานกลมและหัวแบ่งมุม อีกทั้ง ในชุดฉากผสมนี้มีมุมในการทำองศาที่ติดอยู่ในฉากซึงสามารถใช้ขีดหมายงาน ตรวจสอบงาน แบ่งมุม เป็นต้น โดนฉากผสมในปัจจุบันจะนิยมผลิตจากสแตนเลส  ส่วนประกอบของฉากผสม มี 4 ส่วนดังนี้ 1.ใบบรรทัด (Ruler) อุปกรณ์ใช้วัดค่า ส่วนมากประกอบด้วย ค่านิ้ว หรือ เซนติเมตร 2.หัววัดมุมฉาก (Square head) ใช้ร่วมกับบรรทัดวัดหาค่ามุมฉากแล้ว ยังสามารถใช้เฉพาะตัวมันเองได้ โดยใช้ตรวจสอบแยวระดับ ซึ่งจะทราบได้จากการดูระดับน้ำที่ติดอยู่กับหัววัดมุมฉาก  3.หัวปรับแบ่งมุม (Protractor head) สามารถปรับมุมองศาได้ถึง 0-180 องศา ร่วมกับบรรทัดซึ่งใช้เป็นแนวระดับราบ 4.หัวศูนย์กลาง (Center head)…

    อ่านเพิ่มDone
  • ดอกถอนเกลียว (โชกุ) CHUOKU screw-extractor

    ดอกถอนเกลียว (โชกุ) CHUOKU

    ดอกถอนเกลียว 5 ตัวชุด (โชกุ) คุณสมบัติ – ถอดน๊อตทีหักขาด ออกจากรูเกลียว  – แข็งแรงทนทาน ใช้งานง่าย  *พิเศษ! ถ้าสั่งมีจำนวน มีราคาพิเศษให้* สอบถามราคา ดอกถอนเกลียว 5ตัวชุด  เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 สั่งซื้อผ่าน ID LINE : @BOWMAP  Website : https://www.bowmap.com

    อ่านเพิ่มDone
  • ที่วัดระดับน้ำ รุ่นแม่เหล็ก

    ที่วัดระดับน้ำ รุ่นแม่เหล็ก สั่งซื้อผ่านไลน์ @BOWMAP

    ที่วัดระดับน้ำ รุ่นแม่เหล็ก สินค้าจากยุโรป   สอบถามราคาที่วัดระดับน้ำ รุ่นแม่เหล็ก เบอร์โทรติดต่อ 02-744-3871-5  ต่อ102-105  FAX 02-748-5058 ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone
  • สปริงบาลานเซอร์ CHUOKU spring-balancer

    สปริงบาลานเซอร์ สั่งซื้อผ่านไลน์ @BOWMAP

    สปริงบาลานเซอร์  รุ่นคุณภาพญี่ปุ่น ตัวบอดี้ผลิตจากโลหะ ใช้ดี ใช้ทน ใช้โชกุ  อุปกรณ์ช่วยผ่อนแรงสำหรับยกของหนัก แต่ทั้งนี้ สปริงบาลานเซอร์นั้นมีหลายประเภท น้ำหนักการรับของก็ไม่เหมือนกัน อาทิเช่น รับน้ำหนักได้ 0.5-1.5 กิโล หรือ 0.5-3.0 กิโล  *พิเศษ! ถ้าสั่งมีจำนวน มีราคาพิเศษให้* MODEL CK-507  0.5-1.5KG LENGTH 100CM (ADJUSTABLE)  MODEL CK-508 1.5-3.0KG LENGTH 100CM (ADJUSTABLE)  สอบถาม ราคาสปริงบาลานเซอร์ เบอร์โทรติดต่อ 02-744-3871-2 FAX 02-748-5058 สั่งซื้อผ่าน ID LINE : @BOWMAP https://www.bowmap.com/th

    อ่านเพิ่มDone
  • หวีวัดเกลียว (โชกุ) Screw Pitch Gauge

    หวีวัดเกลียว (โชกุ) สั่งซื้อผ่านไลน์ @BOWMAP

    หวีวัดเกลียว หรือ เกจวัดเกลียว คือ อุปกรณ์ใช้ในการวัดเกลียวของชิ้นงานว่ามีขนาดเท่าไร จัดอยู่ในเครื่องมือวัด แต่หวีวัดเกลียวจะตรวจเช็คเฉพาะระยะห่างระหว่างเกลียวและจำนวนเกลียวต่อระยะ 1 นิ้วหรือที่เราเรียกว่า จำนวนเกลียวนิ้วเท่านั้น  เพื่อให้การขันสกรูเข้ากับรูเกลียวมีความเสมอเท่ากัน มักใช้เกลียวคนละระบบ เช่น เกลียวนิ้่วกับเกลียวมิล เกลียวหยาบกับเกลียวละเอียด เพราะถ้าหากใช้ผิดจะทำให้เกิดปีนเกลียวส่งผลให้เกลียวตัวผู้และเกลียวตัวเมียเสียหาย ประเภทเกลียวของหวีวัดเกลียว หรือ เกจวัดเกลียว แบ่งเป็น 1.หวีวัดเกลียวแบบเป็นเกลียวตามมาตรฐานสหรัฐอเมริกา ซึ่งเหมาะกับการจับยึดชิ้นงานหรืองานประกอบต่างๆ 2.หวีวัดเกลียวแบบเป็นเกลียวตามมาตรฐานอังกฤษ ซึ่งคุณสมบัติและการใช้งานเหมือนแบบ USA วิธีการวัดเกลียว  นำหวีวัดเกลียวไปทาบลงยังร่องระยะพิตช์ของโบตช์เกลียว หวีเบอร์ไหนเข้าประกบเขาร่องได้พอดี ก็แสดงว่าโบตช์เกลียวคือเบอร์นั้น การทำเกลียว (How to Thread) สามารถทำได้หลายวิธี ดีงนี้ 1.การรีดเพื่อผลิตเป็นสกรูต่างๆ 2.การกลึงเพื่อผลิตเป็นเกลียวขนาดใหญ่ถึงขนาดกลาง 3.การต๊าปเพื่อผลิตเป็นเกลียวขนาดเล็กได้ทั้งเกลียวใน หรือ เกลียวนอกที่ใช่ตัวดายเป็นตัวผลิต เกจวัด (Inspection Gauges) คืออุปกรณ์ในการวัดขนาดของชิ้นส่วนต่างๆ แทนการวัดด้วยเครื่องมือวัดอื่น เช่น เวอร์เนียร์คาลิปเปอร์ หรือ ไมโครมิเตอร์ ซึ่งจะเสียเวลาในการวัดและความเที่ยงตรง อีกทั้งยังไม่สะดวกในการวัดชิ้นงานที่เป็นปริมาณมากๆ ดังนั้นการตรวจสอบที่รวดเร็วและแม่นยำจะมีส่วนช่วยให้ได้ผลผลิตที่ดีออกมา จึงควรใช้เกจวัดพิกัด (Limit gages) ที่เป็นเครื่องมือวัดความเที่ยงตรงแล้ว ยังสามารถตรวจสอบความตรงของผิวงานได้อีกด้วย เช่น ถ้าเป็นรูก็จะตรวจสอบได้ว่ากลมหรือไม่กลม  เกจวัดพิกัดมี 2…

    อ่านเพิ่มDone

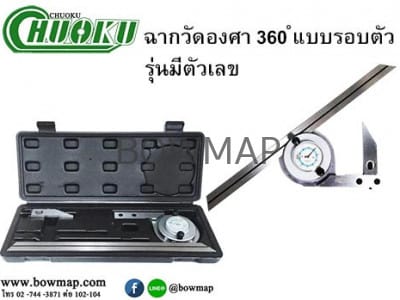

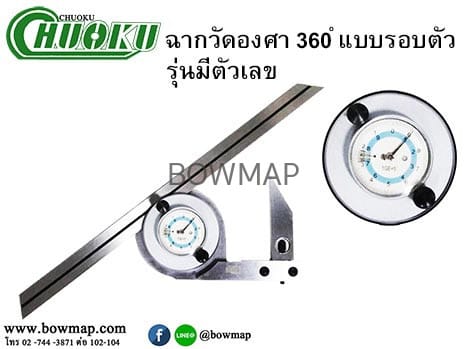

  • เครื่องวัดมุม 360 (รอบตัว) รุ่นอนาล็อก CHUOKU angle-measuring-device-360

    เครื่องวัดมุม 360 (รอบตัว) รุ่นอนาล็อก CHUOKU

    ฉากวัดองศา 360 (รอบตัว) รุ่นอนาล็อก เหมาะสำหรับวัดองศาของ เครื่องกลึง เครื่องมือเจาะต่างๆ   สอบถามข้อมูล ฉากวัดองศา 360 รอบตัว รุ่นอนาล็อก เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 สั่งซื้อสินค้าผ่าน ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone

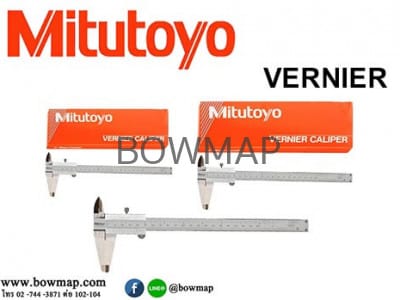

  • VERNIER MITUTOYO (เวอร์เนีย mitutoyo แท้)

    เวอร์เนีย Mitutoyo แท้ (VERNIER MITUTOYO) นำเข้าจากญี่ปุ่น

    คำอธิบาย เวอร์เนียคาลิปเปอร์ Mitutoyo ของแท้นำเข้าจากญี่ปุ่น เครื่องมือวัดละเอียดที่ช่างกลและฝ่ายควบคุมคุณภาพ (QC) ไว้วางใจ วัดได้ทั้งขนาดภายนอก ภายใน ความลึก และระยะขั้นบันได (step) ในเครื่องเดียว ตัวเรือนสแตนเลสชุบแข็งทนการใช้งานหน้างาน Mitutoyo มีหลายรุ่นและหลายขนาดให้เลือก สอบถามรุ่น/ขนาด/ราคาที่ต้องการได้ที่ LINE @BOWMAP — จำหน่ายโดย BOWMAP อุตสาหกรรมและเครื่องมือ สมุทรปราการ ข้อมูลทั่วไป แบรนด์ Mitutoyo (แบรนด์ญี่ปุ่น) ชนิด เวอร์เนียคาลิปเปอร์ (Vernier Caliper) วัดได้ ภายนอก / ภายใน / ความลึก / ขั้นบันได (step) วัสดุตัวเรือน สแตนเลสชุบแข็ง รุ่น / ขนาด มีหลายรุ่นและหลายขนาดให้เลือก — สอบถามผ่าน LINE @BOWMAP ความเป็นของแท้ นำเข้าของแท้ Mitutoyo เวอร์เนีย…

    อ่านเพิ่มDone
  • เวอร์เนียดิจิตอล VERNIER CHUOKU

    เวอร์เนียดิจิตอล CHUOKU ความละเอียด 0.01 มม. (6″, 8″, 12″)

    เวอร์เนียดิจิตอล CHUOKU อ่านค่าละเอียด 0.01 มม. มี 3 ขนาดให้เลือก: 6″, 8″ และ 12″ ตัวเรือนสแตนเลส หน้าจอดิจิตอลอ่านค่าได้ชัดเจน เหมาะสำหรับงานวัดขนาดนอก-ใน ความลึก และขั้นบันได ในโรงงาน CNC ห้องควบคุมคุณภาพ และงานช่างทั่วไป แต่ละชุดมาพร้อมกล่องโฟมและแบตเตอรี่พร้อมใช้งาน วางจำหน่ายโดย BOWMAP อุตสาหกรรมและเครื่องมือ สมุทรปราการ ข้อมูลจำเพาะ (ตารางสเปครวมทุกขนาด) ข้อมูลจำเพาะ ค่า ความละเอียด 0.01 มม. ขนาดที่มี 6″ / 8″ / 12″ พิสัยวัด (6″) 0–150 มม. พิสัยวัด (8″) 0–200 มม. พิสัยวัด (12″) 0–300 มม. ความแม่นยำ ±0.02 มม. วัสดุตัวเรือน…

    อ่านเพิ่มDone

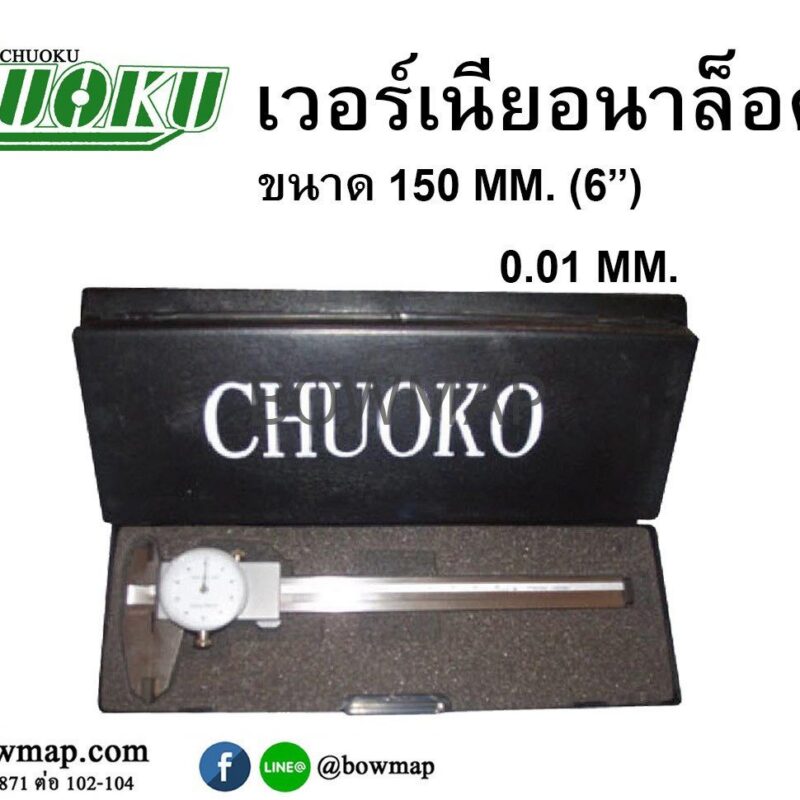

  • เวอร์เนียนาฬิกา,เวอร์เนียดิจิตอล vernier-caliper/

    เวอร์เนียนาฬิกา,เวอร์เนียดิจิตอล สั่งซื้อผ่านไลน์ @BOWMAP

    เวอร์เนีย (VERNIA) หรือเวอร์เนียร์คาลิเปอร์ – เครื่องมือวัดที่มีความละเอียด สามารถวัดได้ทั้งระยะยาว ลึก ภายนอก และภายในวัตถุ ซึ่งในปัจจุบันมีการใช้งานเวอร์เนีย อยูู่ 2 ประเภท คือ 1.เวอร์เนียแบบนาฬิกา *พิเศษ! ถ้าสั่งมีจำนวน มีราคาพิเศษให้* 2.เวอร์เนียแบบดิจิตอล   *พิเศษ! ถ้าสั่งมีจำนวน มีราคาพิเศษให้* สอบถามราคาเวอร์เนียนาฬิกา,เวอร์เนียดิจิตอล,ใบวัดมุม เบอร์โทรติดต่อ 02-744-3871-5  ต่อ102-105  FAX 02-748-5058 สั่งซื้อผ่าน ID LINE : @BOWMAP Website : https://www.bowmap.com

    อ่านเพิ่มDone
  • ใบวัดมุม CHUOKU protractor/

    ใบวัดมุม CHUOKU โชกุ สเตนเลสแท้

    ใบวัดครึ่งวงกลม 180 องศา รุ่นสเตนเลส(ไม่เป็นสนิม) คุณสมบัติของใบวัดมุมสเตนเลส วัสดุและการเลือกซื้อ: ผลิตจากสเตนเลสแท้ มีคุณสมบัติเด่นคือไม่เป็นสนิม อย่างไรก็ตาม ควรระวังสินค้าเลียนแบบที่ทำจากเหล็กชุบสเตนเลส ซึ่งสังเกตได้ยาก จึงควรพิจารณาจากยี่ห้อและราคาประกอบกัน ขีดความสามารถ: เป็นไม้บรรทัดวัดมุมหรือมุมฉากที่ใช้สร้างมุมได้ถึง 180 องศา และสามารถใช้ร่วมกับวงเวียนเพื่อสร้างวงกลมได้ทุกขนาด ความเที่ยงตรง: การวัดมุมให้พอดีเป๊ะนั้นทำได้ยาก จึงมักมีการกำหนดช่วงเบี่ยงเบนที่ยอมรับได้ และอาจใช้เข็มวัดแบบนาฬิกาเพื่อตรวจสอบความเที่ยงเทียบกับมุมมาตรฐาน การใช้งานไม้โปรแทร็กเตอร์แบบต่าง ๆ แบบครึ่งวงกลม: ใช้สร้างมุม องศา เส้นโค้ง หรือวงกลม โดยการวางทาบบนแบบแล้วจุดเพื่อกำหนดตำแหน่ง แบบอเนกประสงค์ (ทรงสี่เหลี่ยมตรง): นิยมใช้หาขนาดและความยาวของวัตถุต่าง ๆ แบบคร่าว ๆ ในงานที่ไม่ต้องการความละเอียดสูงมากนัก ข้อควรระวังเพื่อลดความผิดพลาดในการวัด การอ่านค่า: ต้องมองในตำแหน่งที่ตั้งฉากกับหน้าปัดหรือสเกลเสมอ หากมองจากมุมอื่นจะเกิดค่าผิดพลาดจากการเปลี่ยนที่ (Parallax Error) แรงกดสัมผัส: ควรใช้แรงกดเพียงเบา ๆ ให้พอสัมผัสชิ้นงาน เพราะแรงกดที่ต่างกันอาจทำให้เครื่องมือหรือชิ้นงานแอ่นตัวจนค่าคลาดเคลื่อน แนวการวัด: ต้องวางเครื่องมือให้ตั้งฉากกับขอบชิ้นงาน หากวางเอียงจะเกิดความผิดพลาด โดยเฉพาะงานทรงกระบอกที่จะมีความคลาดเคลื่อนจากค่าไซน์ (Sine Error) เข้ามาเกี่ยวข้อง สอบถามรายละเอียด…

    อ่านเพิ่มDone
  • ไดอัลเกจ CHUOKU 0-10x0.01MM (Dial Guages

    ไดอัลเกจ 0-10×0.01MM. CHUOKU สั่งซื้อผ่านไลน์ @BOWMAP

    ไดอัลเกจ 0.01×0.10MM. เกจ์ Gauges คือ การวัดแบบ อะนาล็อกและดิจิตอล ซึ่งในปัจุบันการวัดแบบดิจิตอลยังไม่ค่อยเป็นที่นิยมเนื่องจากทนต่อสภาวะที่มีอุณหภมิสูงไม่ได้แต่ข้อดีคืออ่านค่าได้ง่าย รวดเร็ว และบางประเภทมีความละเอียดเที่ยงตรงกว่า ไดอัลเกจ (Dial Guages) เป็นเครื่องมือวัดที่มีความละเอียดสูงเพราะสามารถวันได้ถึง 0.01 มิลลิเมตร ส่วนมากจะใช้วัดความโก่งงอของเพลาซึ่งในการวัดจะใช้ร่วมกับแท่นจับยึดไดอัลเกจ์ที่เป็นแม่เหล็กไฟฟ้า วิธีการอ่านค่าไดอัลเกจ์แบบอะนาล็อค ในไดอัลเกจ์แบบอะนาล็อคจะมีขีดสเกลแบบวงนอกแบ่งเป็นช่องๆละ 0.01 มิลลิเมตร ส่วนขีดสเกลแบบวงในจะใช้วัดรอบเข็มสเกลแบบวงนอกซึ่งอธิบายง่ายๆคือ เมื่อเข็มสเกลด้านนอกหมุนครบรอบ 1 รอบ เข็มสเกลด้านในจะหมุนเลื่อนไปหนึ่งช่อง หรือ 1 ขีด ซึ่งก็คือ 1 รอบและเพิ่มจำนวนทีละช่อง ตามรอยเข็มสเกลด้านนอก วิํธีการวัดความโก่งงอของเพลา โดยจะใช้วีบล็อคติดตั้งไดอัลเกจ์กับแท่นจับยึดให้แน่น จากนั้นนำก้านของไดอัลเกจไปสัมผัสกับเพลาที่จะวัดโดยสัมผัสจนกว่าเข็มด้านวงนอกของไดอัลเกจ์เคลื่อนเสร็จแล้วให้ทำการปรับตั้งค่าเข็มหน้าปัดวงนอกให้อยู่ในตำแหน่ง 0เมื่อตั้งเข็มได้แล้วจึงทำการหมุนเพลาช้าๆและหมุนไปจนกว่าเข็มวงนอกจะเคลื่อนไปได้มากที่สุดค่อยทำการอ่านค่าที่ไดอัลเกจ์ สอบถามราคาไดอัลเกจ 0.01×0.10MM. เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone

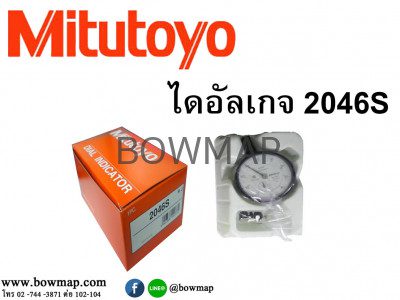

  • ไดอัลเกจ 2046S MITUTOYO dial-gauge

    ไดอัลเกจ 2046S MITUTOYO สั่งซื้อผ่านไลน์ @BOWMAP

    ไดอัลเกจ 2046S  MITUTOYO สอบถามราคาไดอัลเกจ 2046S  MITUTOYO เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone
  • ไดอัลเกจ์ (CHUOKU) dial-gauge

    ไดอัลเกจ CHUOKU (Dial Gauge) วัดละเอียด 0.01 มม.

    คำอธิบาย ไดอัลเกจ (Dial Gauge / Dial Indicator) CHUOKU เครื่องมือวัดแบบเข็มที่อ่านค่าละเอียดถึง 0.01 มม. ใช้ตรวจความโก่งงอ การเหวี่ยง (runout) ความเรียบ และความขนานของชิ้นงาน โดยเทียบการเคลื่อนที่ของหัววัดกับหน้าปัด นิยมใช้คู่กับขาตั้งแม่เหล็กในงานกลึง งานเจียร และงานควบคุมคุณภาพ CHUOKU มีให้เลือกหลายช่วงวัดและความละเอียด สอบถามรุ่น/ราคาผ่าน LINE @BOWMAP — จำหน่ายโดย BOWMAP อุตสาหกรรมและเครื่องมือ สมุทรปราการ ข้อมูลจำเพาะ แบรนด์ CHUOKU ชนิด ไดอัลเกจแบบเข็ม (Dial Gauge / Dial Indicator) ความละเอียด 0.01 มม. (มีรุ่นละเอียด 0.002 มม.) ช่วงวัดที่มี 0–10 มม. และ 0–20 มม. (เลือกได้) การอ่านค่า หน้าปัดเข็มนอก…

    อ่านเพิ่มDone

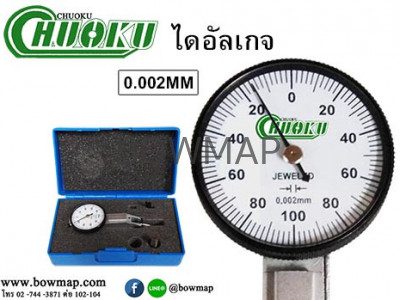

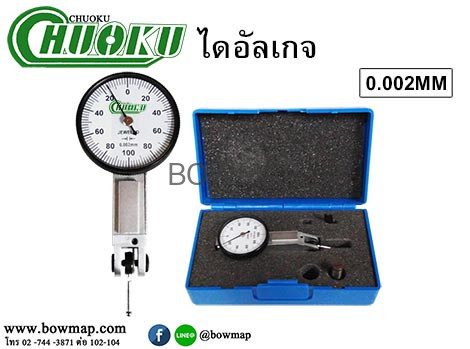

  • ไดอัลเกจ 0-02x0.002 MM dial-gauge

    ไดอัลเกจ CHUOKU 0-02×0.002 MM. สั่งซื้อผ่านไลน์ @BOWMAP

    ไดอัลเกจ 0.002 Dial Guages ไดอัลเกจ (Dial Guages) เป็นเครื่องมือวัดที่มีความละเอียดสูงเพราะสามารถวันได้ถึง 0.01 มิลลิเมตร ส่วนมากจะใช้วัดความโก่งงอของเพลา ซึ่งในการวัดจะใช้ร่วมกับแท่นจับยึดไดอัลเกจ์ที่เป็นแม่เหล็กไฟฟ้า วิธีการอ่านค่าไดอัลเกจ์แบบอะนาล็อค ในไดอัลเกจ์แบบอะนาล็อคจะมีขีดสเกลแบบวงนอกแบ่งเป็นช่องๆละ 0.01 มิลลิเมตร ส่วนขีดสเกลแบบวงในจะใช้วัดรอบเข็มสเกลแบบวงนอกซึ่งอธิบายง่ายๆคือ เมื่อเข็มสเกลด้านนอกหมุนครบรอบ 1 รอบ เข็มสเกลด้านในจะหมุนเลื่อนไปหนึ่งช่อง หรือ 1 ขีด ซึ่งก็คือ 1 รอบและเพิ่มจำนวนทีละช่อง ตามรอยเข็มสเกลด้านนอก วิํธีการวัดความโก่งงอของเพลา โดยจะใช้วีบล็อคติดตั้งไดอัลเกจ์กับแท่นจับยึดให้แน่น จากนั้นนำก้านของไดอัลเกจไปสัมผัสกับเพลาที่จะวัดโดยสัมผัสจนกว่าเข็มด้านวงนอกของไดอัลเกจ์เคลื่อนเสร็จแล้วให้ทำการปรับตั้งค่าเข็มหน้าปัดวงนอกให้อยู่ในตำแหน่ง 0เมื่อตั้งเข็มได้แล้วจึงทำการหมุนเพลาช้าๆและหมุนไปจนกว่าเข็มวงนอกจะเคลื่อนไปได้มากที่สุดค่อยทำการอ่านค่าที่ไดอัลเกจ์   สอบถามราคา ไดอัลเกจ 0.002 CHUOKU เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone

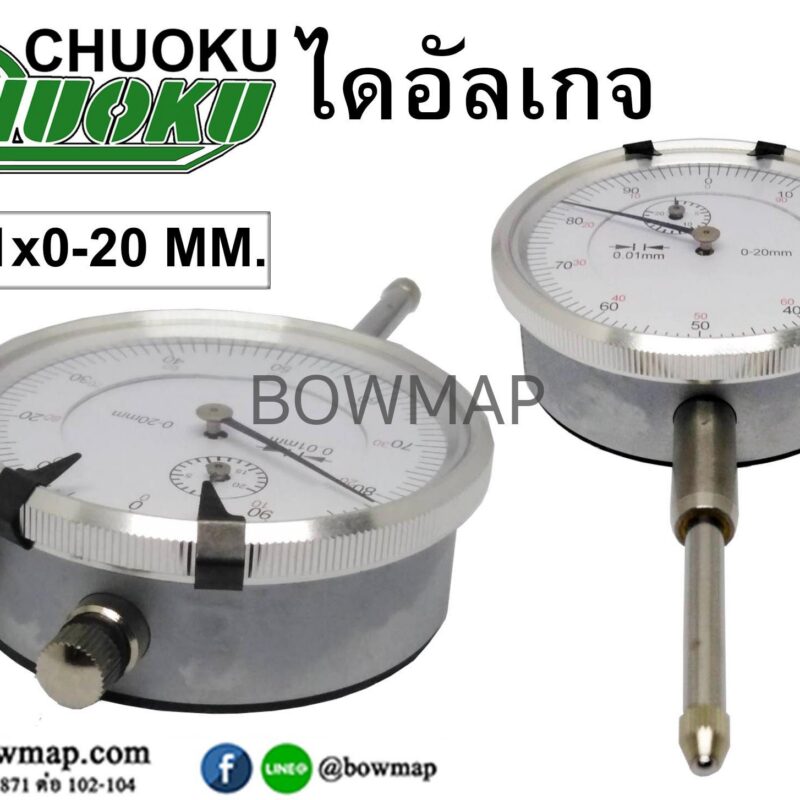

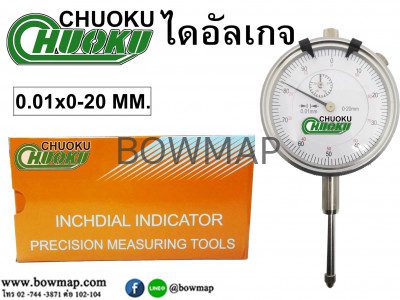

  • ไดอัลเกจ CHUOKU 0-20mm.0.01 dial-gauge

    ไดอัลเกจ CHUOKU 0-20mm.0.01

    ไดอัลเกจ CHUOKU  0-20mm. 0.01 ไดอัลเกจ (Dial Guages) เป็นเครื่องมือวัดที่มีความละเอียดสูงเพราะสามารถวันได้ถึง 0.01 มิลลิเมตร ส่วนมากจะใช้วัดความโก่งงอของเพลา ซึ่งในการวัดจะใช้ร่วมกับแท่นจับยึดไดอัลเกจ์ที่เป็นแม่เหล็กไฟฟ้า วิธีการอ่านค่าไดอัลเกจ์แบบอะนาล็อค ในไดอัลเกจ์แบบอะนาล็อคจะมีขีดสเกลแบบวงนอกแบ่งเป็นช่องๆละ 0.01 มิลลิเมตร ส่วนขีดสเกลแบบวงในจะใช้วัดรอบเข็มสเกลแบบวงนอกซึ่งอธิบายง่ายๆคือ เมื่อเข็มสเกลด้านนอกหมุนครบรอบ 1 รอบ เข็มสเกลด้านในจะหมุนเลื่อนไปหนึ่งช่อง หรือ 1 ขีด ซึ่งก็คือ 1 รอบและเพิ่มจำนวนทีละช่อง ตามรอยเข็มสเกลด้านนอก วิธีการวัดความโก่งงอของเพลา โดยจะใช้วีบล็อคติดตั้งไดอัลเกจ์กับแท่นจับยึดให้แน่น จากนั้นนำก้านของไดอัลเกจไปสัมผัสกับเพลาที่จะวัดโดยสัมผัสจนกว่าเข็มด้านวงนอกของไดอัลเกจ์เคลื่อนเสร็จแล้วให้ทำการปรับตั้งค่าเข็มหน้าปัดวงนอกให้อยู่ในตำแหน่ง 0เมื่อตั้งเข็มได้แล้วจึงทำการหมุนเพลาช้าๆและหมุนไปจนกว่าเข็มวงนอกจะเคลื่อนไปได้มากที่สุดค่อยทำการอ่านค่าที่ไดอัลเกจ์   สอบถามราคาไดอัลเกจ 0.01 เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone

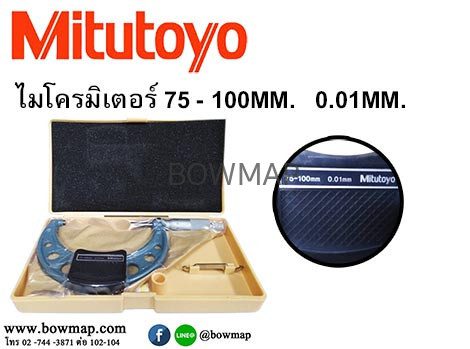

  • ไมโครมิเตอร์ (วัดนอก) MITUTOYO outside-micrometer-mitutoyo

    ไมโครมิเตอร์ (วัดนอก) MITUTOYO

    ไมโครมิเตอร์ (วัดนอก) MITUTOYO คือเครื่องมือที่มีค่าความละเอียดมากกว่าเวอร์เนียร์คาลิปเปอร์แต่การใช้งานจะแคบกว่า เพราะไมโครมิเตอร์วัดนอกจะใช้ได้แต่วัดขนาดภายนอกเท่านั้น ดังนั้นจึงมีการออกแบบสร้างเครื่องมือวัดโดยเฉพาะเพื่อให้ใช้งานได้สะดวก  ไมโครมิเตอร์ 50-75mm.  (Mitutoyo) ไมโครมิเตอร์ 75-100mm.  (Mitutoyo) สอบถามราคา ไมโครมิเตอร์ 75-100mm. ,50-75mm.  (Mitutoyo) เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone
  • ไมโครมิเตอร์วัดนอก MITUTOYO /outside-micrometer

    ไมโครมิเตอร์วัดนอก MITUTOYO

    ไมโครมิเตอร์วัดนอก MITUTOYO (OUTSIDE MICROMETER) ไมโครมิเตอร์วัดนอก คือเครื่องมือที่มีค่าความละเอียดมากกว่าเวอร์เนียร์คาลิปเปอร์แต่การใช้งานจะแคบกว่า เพราะไมโครมิเตอร์วัดนอกจะใช้ได้แต่วัดขนาดภายนอกเท่านั้น ดังนั้นจึงมีการออกแบบสร้างเครื่องมือวัดโดยเฉพาะเพื่อให้ใช้งานได้สะดวก  ไมโครมิเตอร์วัดนอก ให้ค่าความละเอียดเท่าไร? – ให้ค่าความละเอียด 1/100 มิลลิเมตร หรือ 1/1000 นิ้ว ส่วนประกอบของไมโครมิเตอร์วัดนอก 1.FRAME โครงสำหรับจับประคอง 2.ANVIL เป็นแกนรองรับงานอยู่กับที่ 3.SPINDLE เป็นแกนปรับระยะวัดงานได้ 4.THIMBLE ปลอกหมุนมีสเกล 5.ปลอกจับประคองหมุน 6.LOCK NUT แหวนล็อคแกนปรับให้อยู่กับที่ 7.RATCHET หัวกระทบเลื่อน ใช้ปรับระยะแน่นในช่วงสุดท้ายก่อนล็อค สอบถามข้อมูล ไมโครมิเตอร์วัดนอก MITUTOYO เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone
  • ไมโครมิเตอร์วัดใน MITUTOYO inside-micrometer

    ไมโครมิเตอร์วัดใน MITUTOYO ซื้อผ่านไลน์ @BOWMAP

    ไมโครมิเตอร์วัดใน MITUTOYO (Inside Micrometer) เป็นไมโครมิเตอร์ที่ใช้วัดขนาดงานภายใน มีค่าความละเอียดมากกว่าเวอร์เนียร์คาลิปเปอร์ ซึ่งการวัดจะต้องอาศัยสัมผัสของความรู้สึกระหว่างผิวงานกับแกนวัดของไมโครมิเตอร์ และจะต้องระมัดระวังไม่ให้ตก กระแทก หรือวางปะปนกับเครื่องมืออื่นๆอันจะทำให้ค่าความละเอียดของขนาดเปลี่ยนไป สิ่งที่ควรระวังในการใช้ไมโครมิเตอร์วัดใน – การวัดนั้นจะต้องให้เครื่องมือวัดตั้งฉากกับผิวงาน จึงจะทำให้ค่าการวัดนั้นเที่ยงตรงและถูกต้อง สอบถามข้อมูล ไมโครมิเตอร์วัดใน MITUTOYO เบอร์โทรติดต่อ 02-744-3871-2  ต่อ102-105  FAX 02-748-5058 ID LINE : @BOWMAP    Website : https://www.bowmap.com

    อ่านเพิ่มDone

ข้อมูลประกอบการเลือกซื้อ

📖 คู่มือเลือกซื้อ

หมวดนี้คืออะไร และแก้งานแบบไหนได้บ้าง

คุณคุมพิกัดที่วัดไม่ได้ไม่ได้ หมวดนี้ครอบคลุมเครื่องมือวัดละเอียดที่บอกว่าชิ้นงานได้สเปกหรือไม่ ทั้งเวอร์เนียและคาลิปเปอร์ดิจิทัล ไมโครมิเตอร์วัดในและวัดนอก ไดอัลเกจวัดรูใน ไดอัลเกจกับขาตั้งแม่เหล็ก ฉากผสม ฉากวัดองศา และฉากอ้างอิง ร้านกลึง ช่างแม่พิมพ์ และช่างซ่อมเครื่องยนต์ของไทยอยู่ด้วยเครื่องมือพวกนี้ ทั้งเช็กเส้นผ่านศูนย์กลางเพลาและรู วัดระยะคลีแรนซ์ลูกสูบกับกระบอกสูบตอนโอเวอร์ฮอล ตั้งงานให้ฉากบนเครื่องกัด ตรวจชิ้นแรกก่อนเดินงานผลิต และพิสูจน์ต่อลูกค้าว่างานตรงแบบ สิ่งที่มันแก้คือความมั่นใจ รู้ว่าขนาดถูกก่อนชิ้นงานออกจากร้าน แทนที่จะมารู้ตอนประกอบ หรือแย่กว่านั้นคือรู้จากลูกค้า

ชนิดที่พบบ่อย และควรใช้เมื่อไหร่

เครื่องมือวัดอะไรใช้เมื่อไหร่
เวอร์เนีย / คาลิปเปอร์ดิจิทัลความยาว, OD, ID, ความลึก (ทั่วไป)วัดประจำวัน เช็กเร็ว ๆ ถึง 0.02 มม. / 0.01 มม.
ไมโครมิเตอร์วัดนอกOD ความละเอียดสูงเส้นผ่านศูนย์กลางเพลา พิน และวัตถุดิบถึง 0.01 มม. หรือละเอียดกว่า
ไมโครมิเตอร์วัดใน / ไดอัลเกจวัดรูเส้นผ่านศูนย์กลางรูและความเรียวกระบอกสูบ บูช รูในที่ต้องการความแม่น
ไดอัลเกจ + ขาตั้งแม่เหล็กการเยื้องศูนย์ ความเรียบ การเคลื่อนตั้งงาน เช็กความร่วมศูนย์และ TIR
ฉากผสม90°/45°, ความลึก, หาศูนย์, ระดับน้ำวางแบบ ตั้งงานฉาก หาศูนย์เพลา
ฉากวัดองศา / ฉากอ้างอิงมุมและความฉากวางและตรวจมุม

วิธีเลือก: เกณฑ์ที่ใช้ได้จริง

  1. เลือกเครื่องมือให้ตรงกับพิกัด เวอร์เนียอ่านได้ราว 0.02 มม. ดีสำหรับงานทั่วไปแต่ไม่พอสำหรับงานสวมแน่น พิกัดที่แคบกว่านั้นต้องใช้ไมโครมิเตอร์หรือไดอัลเกจวัดรู อย่าให้เวอร์เนียทำงานของไมโครมิเตอร์
  2. เลือกให้ถูกระหว่างวัดในกับวัดนอก ไมโครมิเตอร์วัดนอกสำหรับเพลาและวัตถุดิบ ส่วนไมโครมิเตอร์วัดในหรือไดอัลเกจวัดรูสำหรับกระบอกสูบและบูช ปากวัดในของเวอร์เนียสะดวกแต่ไม่แม่นสำหรับรูสำคัญ
  3. ความละเอียดกับความแม่น คนละเรื่อง จอดิจิทัลที่โชว์ 0.01 มม. ไม่ได้รับประกันความแม่นเท่านั้น ดูค่าความแม่นและความสามารถทำซ้ำที่ระบุ ไม่ใช่แค่หลักเลขที่เล็กที่สุด
  4. ซื้อของแท้ และหัดดูของปลอม เวอร์เนีย "Mitutoyo" ปลอมมีเยอะ ซื้อจากตัวแทนจริง เช็กกล่อง การสลัก ใบรับรอง และสัมผัส ของแท้เลื่อนลื่นและอ่านซ้ำได้
  5. ไมโครมิเตอร์และไดอัลเกจวัดรูต้องมีตัวตั้งศูนย์ เครื่องมือเหล่านี้ต้องตั้งศูนย์กับแหวนตั้งหรือเกจบล็อก ถ้าไม่มีตัวอ้างอิง ค่าที่อ่านก็เป็นแค่ตัวเลข
  6. ดูช่วงวัดและความลึก เลือกช่วงวัดให้ตรงกับชิ้นงาน ไมโครมิเตอร์ใหญ่เกินอึดอัดกับงานเล็ก ส่วนเวอร์เนียสั้นเข้าไม่ถึงงานที่ลึก
  7. เก็บรักษาให้ถูกต้อง เครื่องมือวัดเพี้ยนได้ถ้าตก ขึ้นสนิม หรือทิ้งไว้สกปรก กล่องเก็บ น้ำมันบาง ๆ และการถือด้วยความระวังทำให้แม่นได้หลายปี

ข้อผิดพลาดที่ช่างไทยมักทำ

ที่พบบ่อยสุดคือวัดด้วยเครื่องมือผิดสำหรับพิกัด ใช้เวอร์เนียทั้งที่แบบเรียกไมโครมิเตอร์ แล้วงงว่าทำไมงานไม่สวม หลายร้านยังไม่เคยตั้งศูนย์หรือสอบเทียบเครื่องมือกับตัวอ้างอิง ทุกชิ้นจึงถูกวัดด้วยเครื่องมือที่เพี้ยนไปเงียบ ๆ การซื้อเวอร์เนียและไมโครมิเตอร์ปลอมก็ระบาด หน้าตาเหมือนแต่อ่านซ้ำไม่ได้ และร้านก็เชื่อค่าที่ผิด ช่างมักวัดบนชิ้นงานร้อน ๆ ที่เพิ่งออกจากเครื่อง การขยายตัวจากความร้อนทำค่าละเอียดเพี้ยน ชิ้นงาน "ได้" ตอนร้อนแต่เล็กไปตอนเย็น การใช้แรงเกินก็เป็นอีกข้อ ฝืนปากเวอร์เนียหรือขันไมโครมิเตอร์แน่นเกิน (แทนที่จะใช้แร็ตเชต) ได้ค่าต่างกันทุกครั้ง และเครื่องมือถูกโยนในลิ้นชักกับเศษและน้ำหล่อเย็น หน้าวัดขึ้นสนิมและความแม่นพัง

สินค้า BOWMAP ในหมวดนี้

หมายเหตุ: BOWMAP มีเครื่องมือวัดหลากหลายกว่าที่เผยแพร่เป็นหน้าสินค้าเดี่ยวในตอนนี้ (Mitutoyo ของแท้ ไมโครมิเตอร์ ไดอัลเกจ ขาตั้ง ฉากวัดองศา) ติดต่อทาง LINE @BOWMAP เพื่อขอรายการทั้งหมด

❓ คำถามที่พบบ่อย

คำถามที่พบบ่อย

ถาม 1. เวอร์เนียหรือไมโครมิเตอร์ ควรใช้อันไหน? ใช้เวอร์เนียสำหรับวัดทั่วไปถึงราว 0.02 มม. เมื่อพิกัดแคบกว่าหรือต้องการค่า OD/รูที่เชื่อถือได้ ให้ใช้ไมโครมิเตอร์หรือไดอัลเกจวัดรู เวอร์เนียไว้เพื่อความเร็ว ไมโครมิเตอร์ไว้เพื่อความแม่น

ถาม 2. ดูเวอร์เนีย Mitutoyo แท้กับปลอมยังไง? ซื้อจากตัวแทนที่ถูกต้องและเช็กคุณภาพการสลัก แพ็กเกจ ซีเรียล/ใบรับรอง และสัมผัส ของแท้เลื่อนลื่นและอ่านค่าเดิมซ้ำได้ ของ "Mitutoyo" ที่ถูกผิดปกติ เลื่อนสะดุด หรือไม่มีเอกสาร คือสัญญาณอันตราย

ถาม 3. ทำไมวัดได้ค่าต่างกันทุกครั้ง? ส่วนใหญ่คือแรงวัดไม่สม่ำเสมอ เครื่องมือไม่ได้ตั้งศูนย์ วัดชิ้นงานร้อน หรือมีสิ่งสกปรกบนหน้าวัด ใช้แร็ตเชตของไมโครมิเตอร์ ตั้งศูนย์กับตัวอ้างอิง ปล่อยให้ชิ้นงานเย็นถึงอุณหภูมิห้อง และทำความสะอาดหน้าวัด

ถาม 4. จำเป็นต้องสอบเทียบเครื่องมือวัดไหม? จำเป็น ตั้งศูนย์ไมโครมิเตอร์และไดอัลเกจวัดรูกับตัวตั้งก่อนใช้ และส่งเครื่องมือละเอียดเช็กเป็นระยะ เครื่องมือที่ไม่สอบเทียบจะวัดผิดไปทางเดียวกันทุกชิ้นโดยที่คุณไม่รู้ตัว

ถาม 5. วัดกระบอกสูบเครื่องยนต์ด้วยอะไรดีที่สุด? ไดอัลเกจวัดรูในหรือไมโครมิเตอร์วัดใน เพราะอ่านเส้นผ่านศูนย์กลางภายในจริงและเห็นความเรียวกับความรีของรู ซึ่งปากวัดในของเวอร์เนียทำได้ไม่แม่น
