ไดต๊าป ดายต๊าป BSW (โชกุ) สั่งซื้อผ่านไลน์ @BOWMAP
คำอธิบาย
ไดต๊าป ดายต๊าป BSW คืออุปกรณ์ทำเกลียวนอก เรียกอีกอย่างหนึ่งว่าเกลียวตัวเมีย ส่วนอุปกรณ์ในการทำเกลียวในคือ ใช้ต๊าปหรือเกลียวตัวผู้

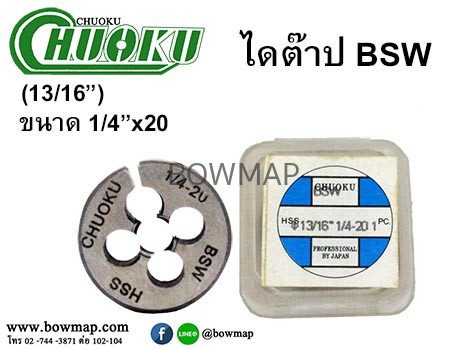

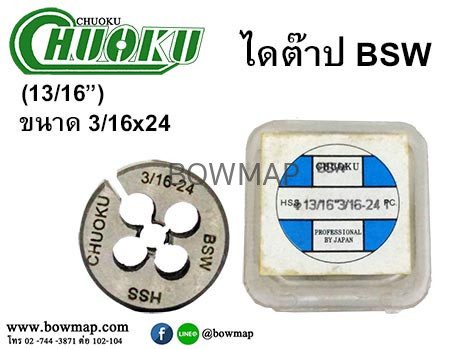

ดายต๊าป วง ขนาด 13/16″ SIZE: 1/8″x40,5/32″x32,3/16″x24,1/4″x20

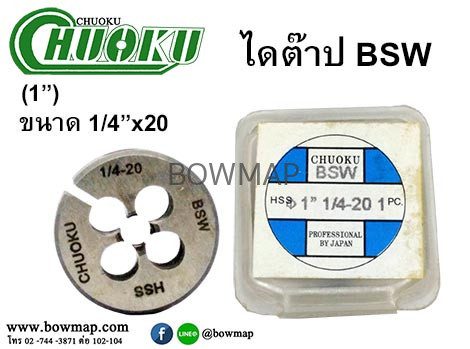

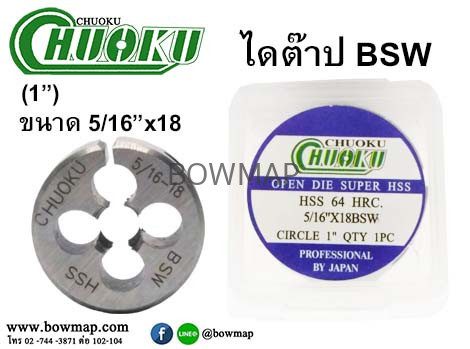

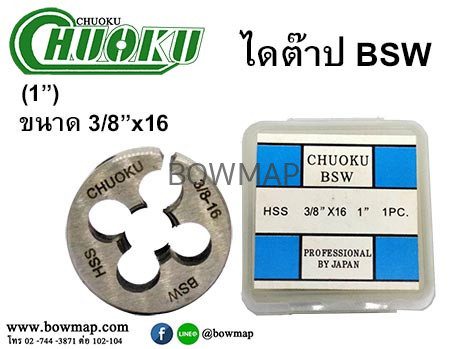

ดายต๊าป วง ขนาด 1″ SIZE: 1/4″x20,5/16″x18,3/8″x16

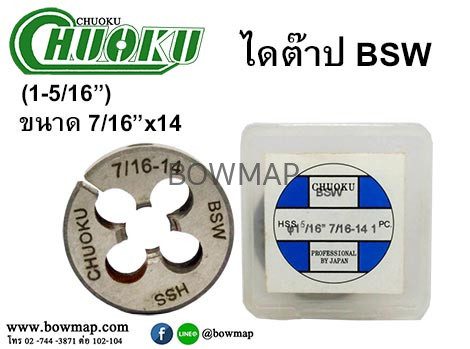

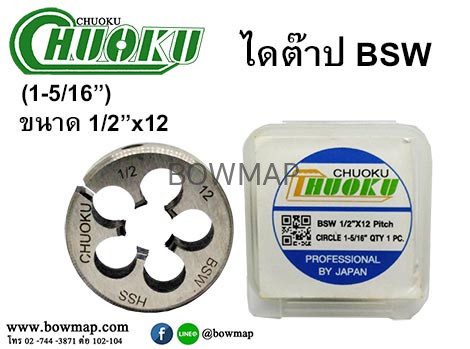

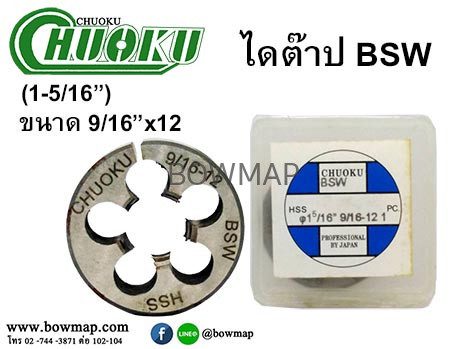

ดายต๊าป วง ขนาด 1-5/16″ SIZE: 7/16″x14,1/2″x12,9/16″x12

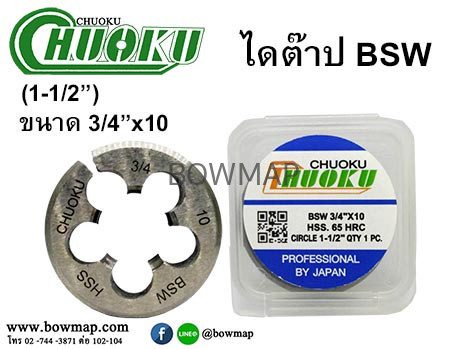

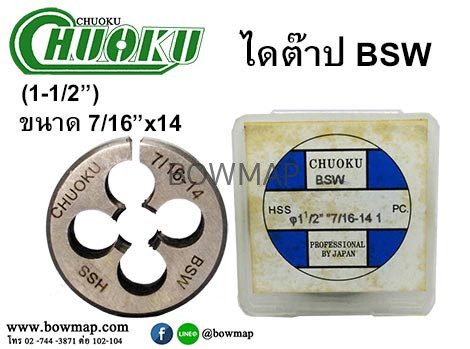

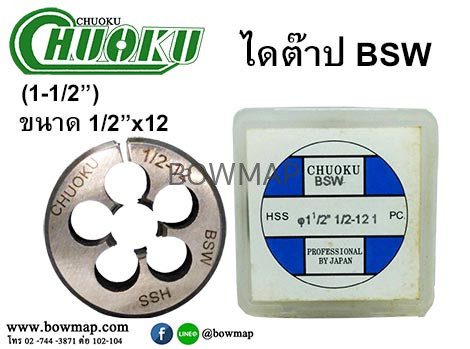

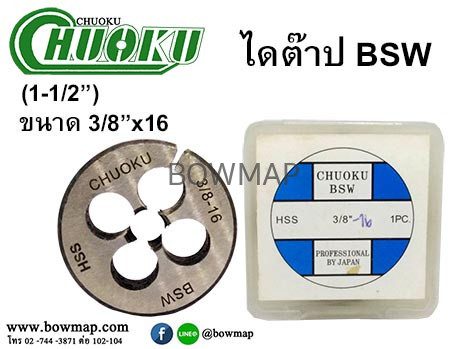

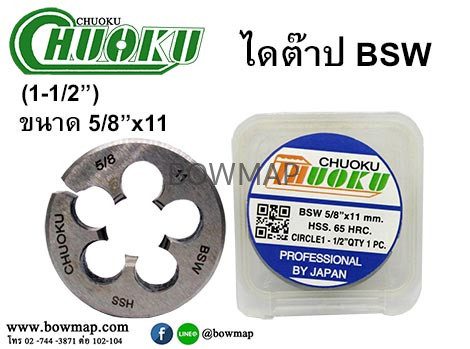

ดายต๊าป วง ขนาด 1-1/2″ SIZE: 3/8″x16,7/16″x14,1/2″x12,5/8″x11,3/4″x10

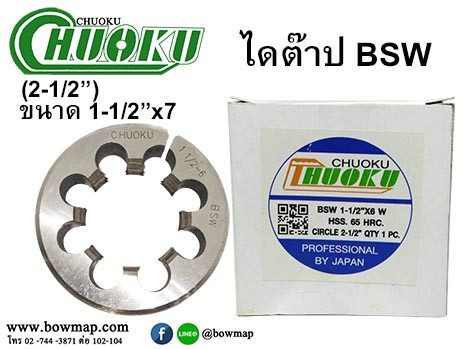

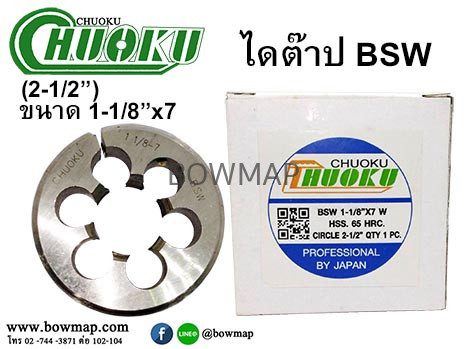

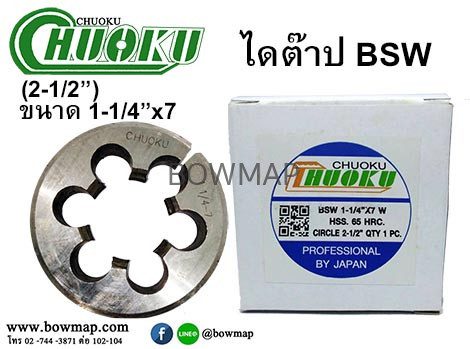

ดายต๊าป วง ขนาด 2-1/2″ SIZE: 1-1/8″x7,1-1/4″x7,1-1/2″x7
ดายต๊าป วง ขนาด 3″ SIZE: 2″x4-1/2″
วิธีการทำเกลียวนอกด้วยดาย (DIE)
สำหรับวิธีการดายนั้นจะสามารถทำได้กับเกลียวขนาดเล็ก แต่ถ้าเป็นเกลียวขนาดใหญ่มักจะใช้วิธีการกลึง
โดยตัวไดต๊าปจะทำด้วยเหล็กไฮสปีดและผ่านการอบชุบแข็งมาแล้วซึ่งในการดายเกลียวให้ใช้ประแจจับดายให้เรียบร้อย
และมั่นคงหลังจากนั้นหันด้านเทเปอร์ของดายลงทาบกับชิ้นงานที่จะทำการดายเกลียว วางน้ำหนักมือ 2 ข้างที่จับด้าม
ประแจจับดายให้เท่ากัน โดยให้ด้ามไดต๊าปอยู่ในแนวระนาบหยอดน้ำมันหล่อลื่นเล็กน้อยแล้วค่อยๆประคองไดต๊าป
จากนั้นค่อยๆหมุนเดินหน้าและถอยหลังกลับไปกลับมาเพื่อให้กินเนื้องานทีละนิดจนกว่าไดต๊าปจะเสร็จสมบูรณ์
วิธีการหาขนาดของรูที่เจาะเพื่อต๊าปเกลียว (TAP DRILL SIZE)
โดยหลักๆแล้วรูที่จะต๊าปเกลียวต้องเล็กกว่าขนาดของดอกต๊าปเล็กน้อยเพื่อให้ตัดเกลียวได้พอดี
โดยจะมีสูตรในการคำนวณหารูเจาะดังนี้
TDS ขนาดของรูทีี่จะเจาะ = D(ขนาดความโตของต๊าป) -1/N(จำนวนเกลียว/นิ้ว)
TDS ขนาดของรูทีี่จะเจาะ = D(ขนาดความโตของต๊าป) – P(ระยะระหว่างเกลียวหรือ Pitch)
ตารางขนาดของรูที่เจาะเพื่อทำต๊าปเกลียว
ขนาดเกลียว (มม.) ระยะห่างระหว่างเกลียว (มม) ขนาดของรูที่ต้องเจาะ (มม.)
1.60 0.35 1.20
2.00 0.40 1.60
2.50 0.45 2.05
3.00 0.50 2.50
3.50 0.60 2.90
4.00 0.70 3.30
5.00 0.80 4.20
6.30 1.00 5.30
8.00 1.25 6.80
10.00 1.50 8.50
12.00 1.75 10.20
14.00 2.00 12.00
16.00 2.00 14.00
20.00 2.50 17.50
24.00 3.00 21.00
30.00 3.50 26.50
36.00 4.00 32.00
42.00 4.50 37.50
48.00 5.00 43.00
56.00 5.50 50.50
64.00 6.00 58.00
72.00 6.00 66.00
80.00 6.00 74.00
90.00 6.00 84.00
10.00 6.00 94.00
