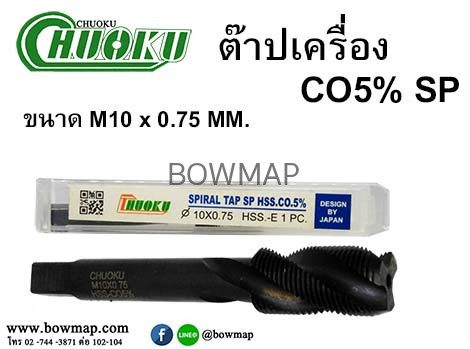

ต๊าปเครื่อง เกลียวขวา SP (โชกุ) สั่งซื้อผ่านไลน์ @BOWMAP
คำอธิบาย

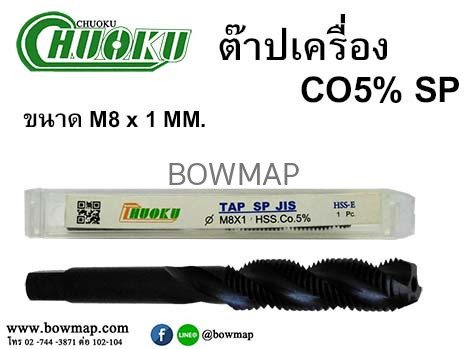

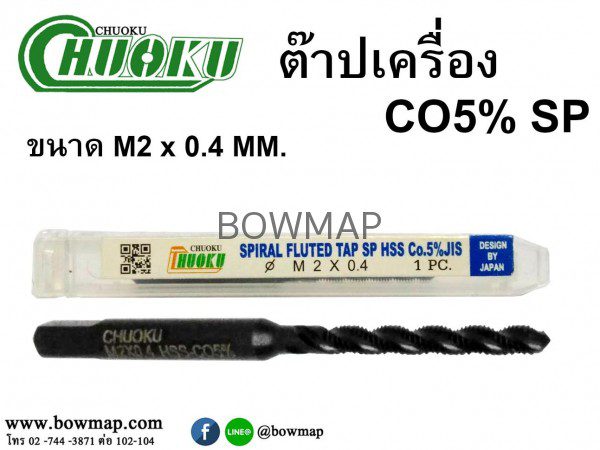

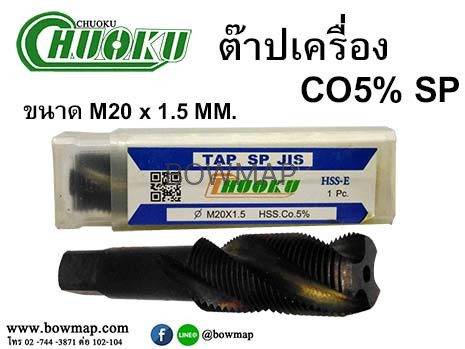

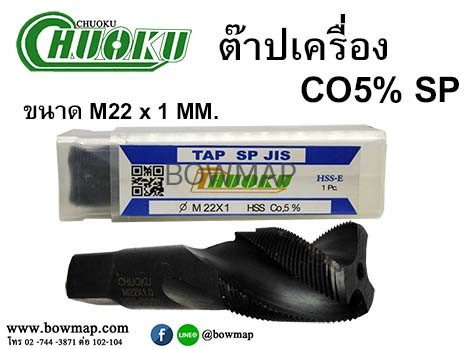

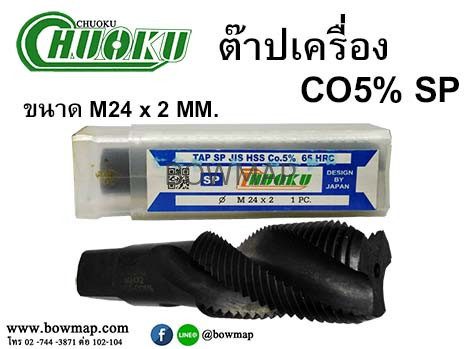

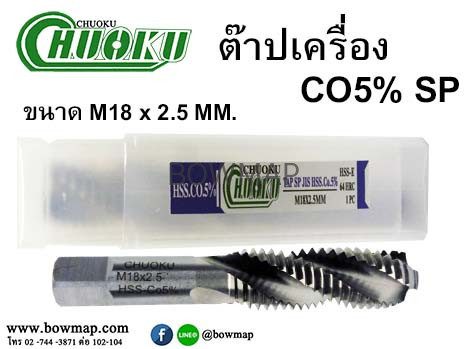

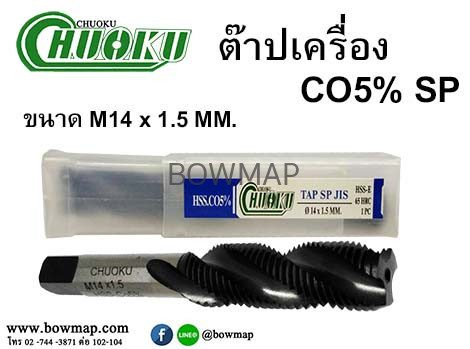

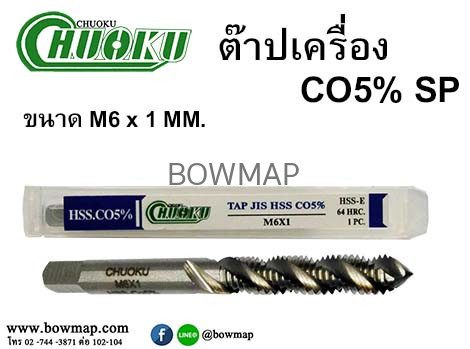

ต๊าปเครื่อง เกลียวขวา Co5% SP SIZE :

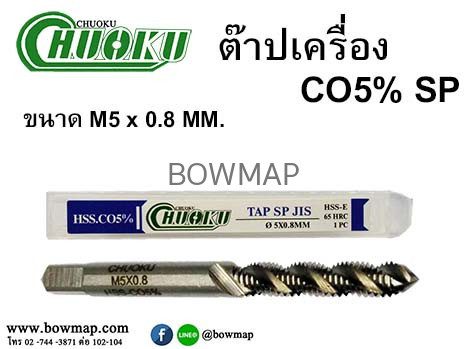

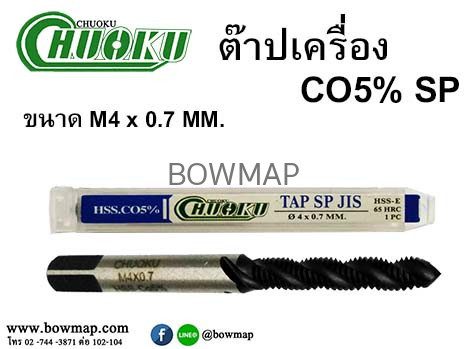

| M2 x 0.4 | M3 x 0.5 | M4 x 0.7 | M5 x 0.8 | M6 x 1 |

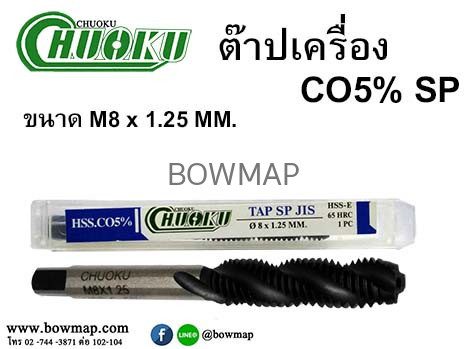

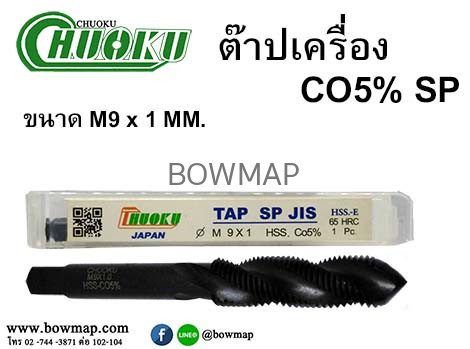

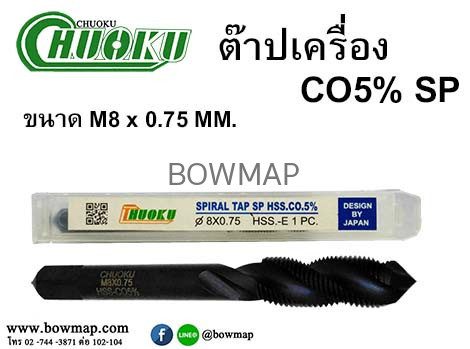

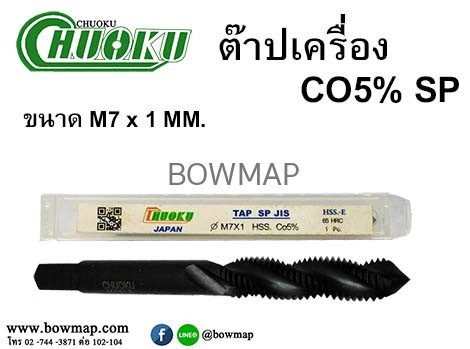

| M7 x 1 | M8 x 0.75 | M8 x 1.0 | M8*1.25 | M9 x 1 | M10 x 0.75 |

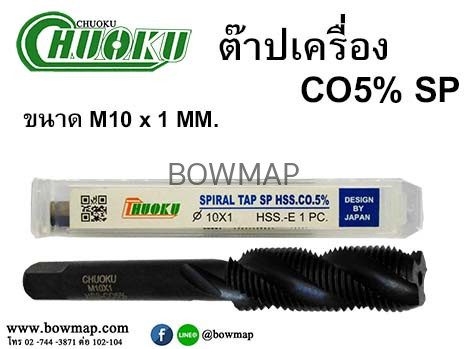

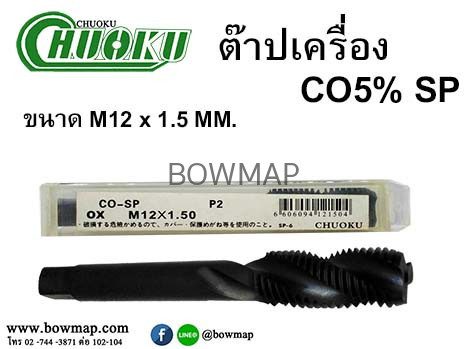

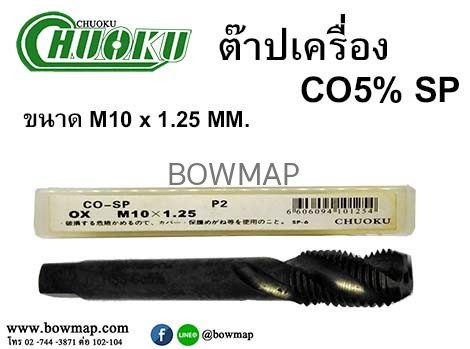

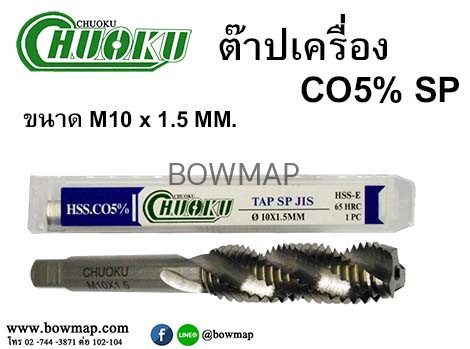

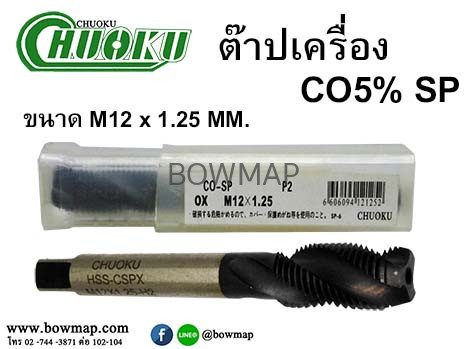

| M10 x 1 | M10 x 1.25 | M10 x 1.5 | M12 x 1.25 | M12 x 1.5 |

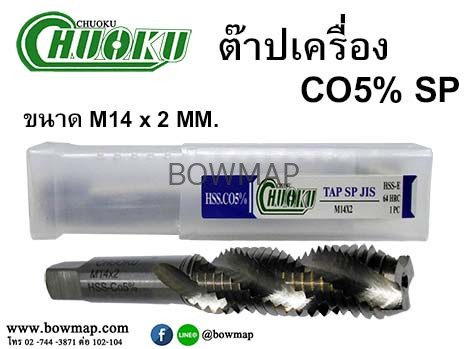

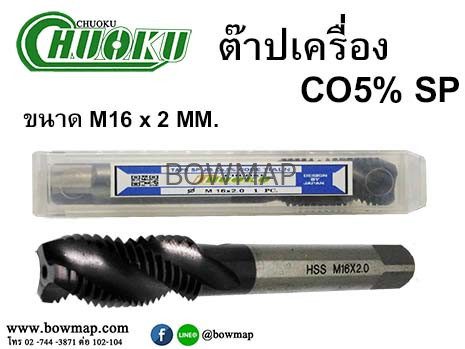

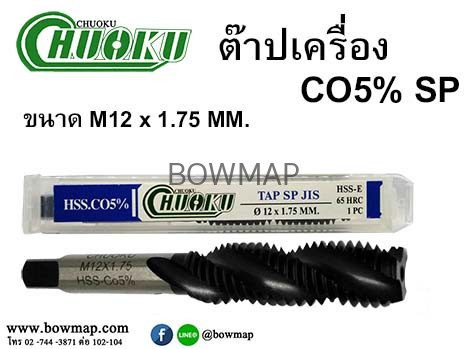

| M12 x 1.75 | M14*1.5 | M14 x 2 | M16 x 1.5 | M16 x 2 | M18 x 2.5 |

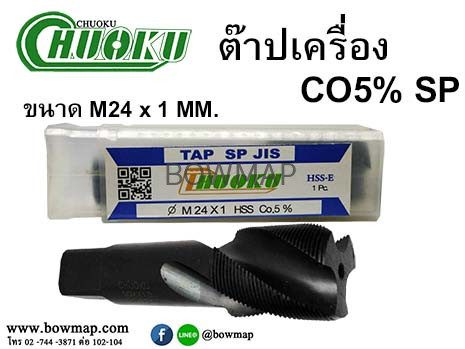

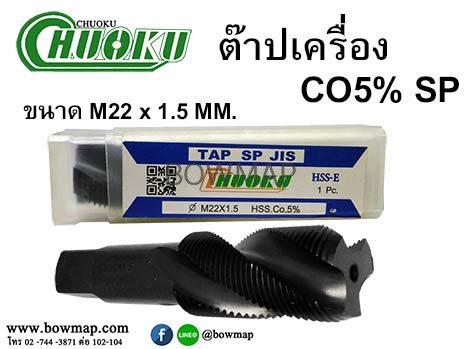

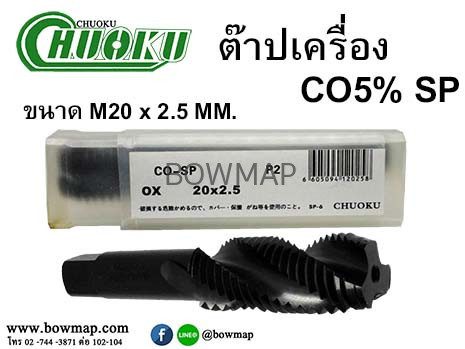

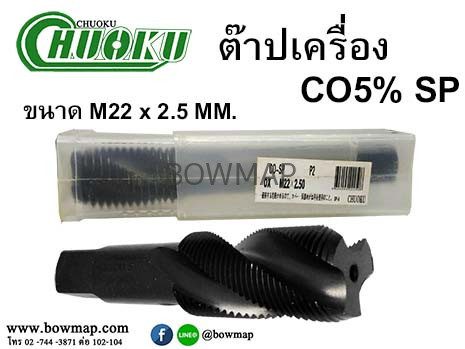

| M20 x 1.5 | M20 x 2.5 | M22 x 1.5 | M22 x 2.5 | M24 x 1 |

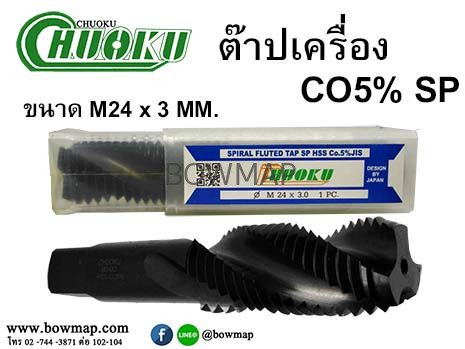

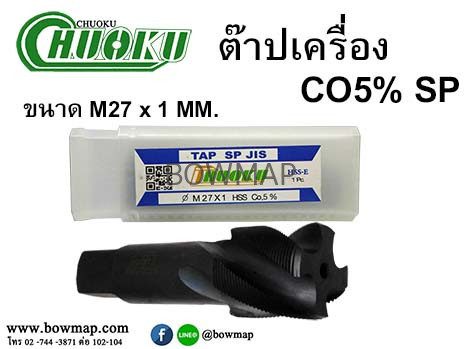

| M24 x 3 | M24 x 2 | M27*1MM. |

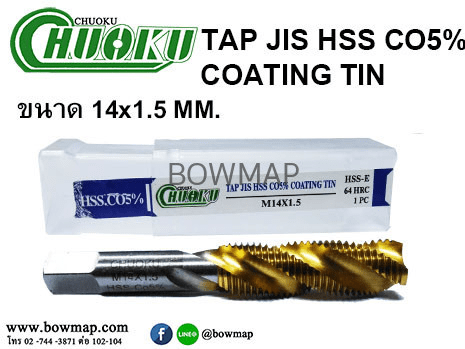

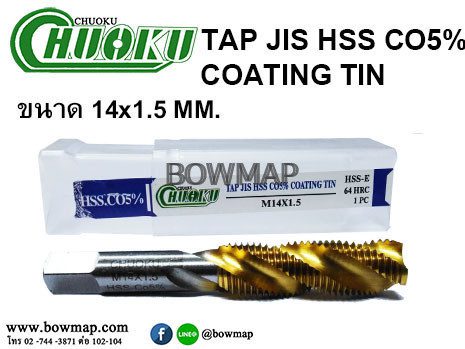

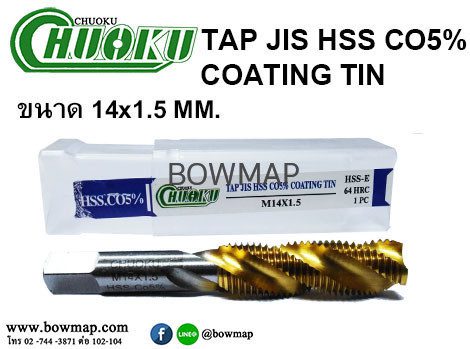

ต๊าปเครื่อง เกลียวขวา Co5% SP ชุบ TIN SIZE : 14×1.5
ต๊าปเครื่อง หรือที่เรียกว่า ต๊าปมือ นั้นคือตัวเดียวกัน ซึ่งจะแบ่งเป็น 2 ชนิดใหญ่ๆดังนี้
1.ต๊าปเครื่อง แบบเกลียวตรง หรือเรียกอีกแบบว่า ➤➤คลิ๊กลิงค์ต๊าปเกลียวตรง PO
เวลาต๊าปงานของเกลียวตรง PO นั้นเศษของชิ้นงานจะไหลลงไปเพราะเป็นการต๊าปแบบรูทะลุ
2.ต๊าปเครื่อง แบบเกลียวเลื้อย หรือเรียกอีกแบบว่า ต๊าปเกลียวเลื้อย SP เวลาต๊าปงานของเกลียวเลื้อย SP นั้นเศษของชิ้นงานจะเลื้อยขึ้นมาเพราะเป็น การต๊าปงานแบบรูไม่ทะลหรือรูบอด (ฺBlind Holes)
วิธีการทำเกลียว
สามารถทำได้หลายวิธี เช่น การหล่อ การรีด การกลึง การต๊าป(ทำเกลียวใน) การดาย(ทำเกลียวนอก)
1.วิธีการรีด-โดยส่วนมากนั้นจะนิยมใช้กับการผลิตเป็นจำนวนมากๆ อาทิเช่น พวกสกรูชนิดต่างๆ เป็นต้น
2.วิธีการกลึง-เหมาะสำหรับงานเฉพาะทาง ที่ผลิตเกลียวขนาดกลางถึงใหญ่
3.วิธีการต๊าปและดาย-เหมาะสำหรับสำหรับเกลียวขนาดเล็กจนไปถึงขนาดกลาง
โดยจะใช้ต๊าปในการทำเกลียวใน และดายในการทำเกลียวนอก
3.1 การทำเกลียวในด้วยดอกต๊าป –เหมาะสำหรับทำเกลียวในขนาดไม่เกิน 25 มิลลิเมตร ถ้าขนาดใหญ่กว่านี้จะใช้วิธีการกลึงตามที่กล่าวไปข้างต้น
โดยทั่วไปดอกต๊าปที่ผลิตนั้นจะผลิตเป็นชุด ซึ่งชุดหนึ่งจะมี 3 ตัว ประกอบด้วย
1.ดอกต๊าปเทเปอร์ (TAPER TAP) – ปลายดอกต๊าปจะเรียวเป็นระยะความยาว 8-10 เกลียว เป็นดอกต๊าปตัวแรกที่ใช้ทำเกลียว
2.ดอกต๊าปปลั๊ก (PLUG TAP)– ปลายดอกต๊าปจะเรียวเป็นระยะความยาว 3 เกลียว เป็นดอกต๊าปที่ใช้ไล่เกลียวให้ทะลุ
3.ดอกต๊าปบ็อตต็อม (ฺBOTTOM TAP)– ปลายดอกต๊าปจะไม่เรียว แต่ตรงมุมดอกต๊าปจะมีขนาด 45 องศา ใช้ในการต๊าปรูบอด
วิธีการหาขนาดของรูที่เจาะเพื่อต๊าปเกลียว (TAP DRILL SIZE)
โดยหลักๆแล้วรูที่จะต๊าปเกลียวต้องเล็กกว่าขนาดของดอกต๊าปเล็กน้อยเพื่อให้ตัดเกลียวได้พอดี
โดยจะมีสูตรในการคำนวณหารูเจาะดังนี้
TDS ขนาดของรูทีี่จะเจาะ = D(ขนาดความโตของต๊าป) -1/N(จำนวนเกลียว/นิ้ว)
TDS ขนาดของรูทีี่จะเจาะ = D(ขนาดความโตของต๊าป) – P(ระยะระหว่างเกลียวหรือ Pitch)
ตารางขนาดของรูที่เจาะเพื่อทำต๊าปเกลียว
| ขนาดเกลียว (มม.) | ระยะห่างระหว่างเกลียว(มม) | ขนาดของรูที่ต้องเจาะ (มม.) |
| 1.60 | 0.35 | 1.20 |
| 2.00 | 0.40 | 1.60 |
| 2.50 | 0.45 | 2.05 |
| 3.00 | 0.50 | 2.50 |
| 3.50 | 0.60 | 2.90 |
| 4.00 | 0.70 | 3.30 |
| 5.00 | 0.80 | 4.20 |
| 6.30 | 1.00 | 5.30 |
| 8.00 | 1.25 | 6.80 |
| 10.00 | 1.50 | 8.50 |
| 12.00 | 1.75 | 10.20 |
| 14.00 | 2.00 | 12.00 |
| 16.00 | 2.00 | 14.00 |
| 20.00 | 2.50 | 17.50 |
| 24.00 | 3.00 | 21.00 |
| 30.00 | 3.50 | 26.50 |
| 36.00 | 4.00 | 32.00 |
| 42.00 | 4.50 | 37.50 |
| 48.00 | 5.00 | 43.00 |
| 56.00 | 5.50 | 50.50 |
| 64.00 | 6.00 | 58.00 |
| 72.00 | 6.00 | 66.00 |
| 80.00 | 6.00 | 74.00 |
| 90.00 | 6.00 | 84.00 |
| 10.00 | 6.00 | 94.00 |
สอบข้อมูลเพิ่มเติม ต๊าปเครื่อง SP เกลียวขวา
