Name: TAP POINT UNC, SP UNC สั่งซื้อผ่านไลน์ @BOWMAP
Brand: CHUOKU
Availability: InStock

คำอธิบาย

ต๊าป UNC มีชื่อเต็มๆเรียกว่า Unified National Coarse เป็นเกลียวมาตรฐานของอเมริกา มักนิยมเรียกสั้นกันว่า เกลียว NC และสามารถเทียบได้กับเกลียวเมตริก ISO มีขนาดมุมคือ 60°

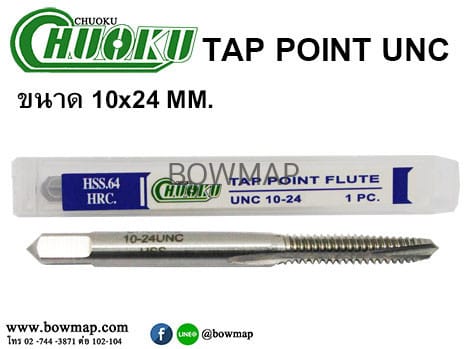

TAP POINT UNC (ต๊าปเกลียวตรง UNC) SIZE : 2×56 UNC / 3×48 UNC / 10×24 UNC

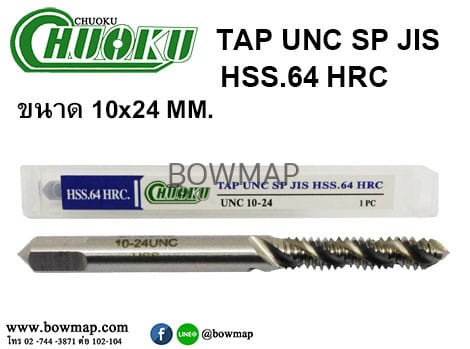

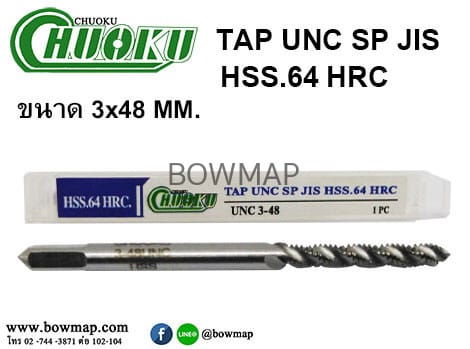

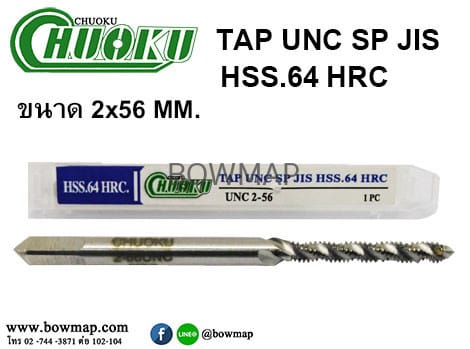

TAP SP UNC (ต๊าปเกลียวเลื้อย UNC) SIZE : 2×56 UNC / 3×48 UNC / 10×24 UNC

ตารางเทียบขนาต๊าป UNC

Major Diameter	Threads per inch	Major Diameter		Tap Drill Size	Pitch
(in)	(tpi)			(mm)	(mm)
#1 – 64	64	0.073	1.854	1.5	0.397
#2 – 56	56	0.086	2.184	1.8	0.453
#3 – 48	48	0.099	2.515	2.1	0.529
#4 – 40	40	0.112	2.845	2.35	0.635
#5 – 40	40	0.125	3.175	2.65	0.635
#6 – 32	32	0.138	3.505	2.85	0.794
#8 – 32	32	0.164	4.166	3.5	0.794
#10 – 24	24	0.19	4.826	4	1.058
#12 – 24	24	0.216	5.486	4.65	1.058
1/4″ – 20	20	0.25	6.35	5.35	1.27
5/16″ – 18	18	0.313	7.938	6.8	1.411
3/8″ – 16	16	0.375	9.525	8.25	1.587
7/16″ – 14	14	0.438	11.112	9.65	1.814
1/2″ – 13	13	0.5	12.7	11.15	1.954
9/16″ – 12	12	0.563	14.288	12.6	2.117
5/8″ – 11	11	0.625	15.875	14.05	2.309
3/4″ – 10	10	0.75	19.05	17	2.54
7/8″ – 9	9	0.875	22.225	20	2.822
1″ – 8	8	1	25.4	22.85	3.175
1 1/8″ – 7	7	1.125	28.575	25.65	3.628
1 1/4″ – 7	7	1.25	31.75	28.85	3.628
1 3/8″ – 6	6	1.375	34.925	31.55	4.233
1 1/2″ – 6	6	1.5	38.1	34.7	4.233
1 3/4″ – 5	5	1.75	44.45	40.4	5.08
2″ – 4 1/2	4 1/2	2	50.8	46.3	5.644
2 1/4″ – 4 1/2	4 1/2	2.25	57.15	52.65	5.644
2 1/2″ – 4	4	2.5	63.5	58.5	6.35
2 3/4″ – 4	4	2.75	69.85	64.75	6.35
3″ – 4	4	3	76.2	71.1	6.35
3 1/4″ – 4	4	3.25	82.55	77.45	6.35
3 1/2″ – 4	4	3.5	88.9	83.8	6.35
3 3/4″ – 4	4	3.75	95.25	90.15	6.35
4″ – 4	4	4	101.6	96.5	6.35
