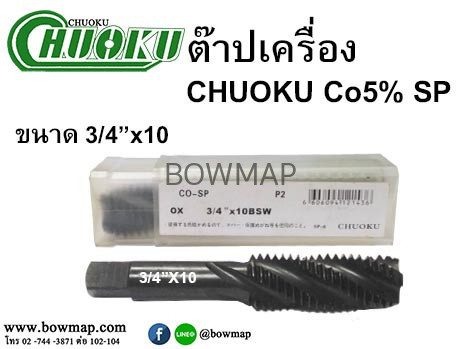

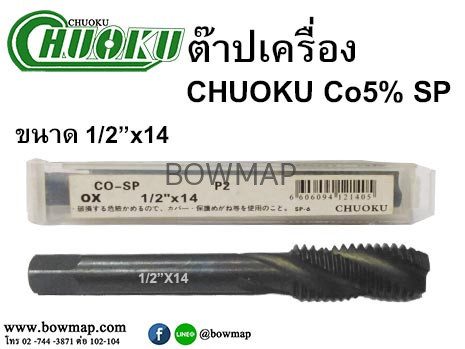

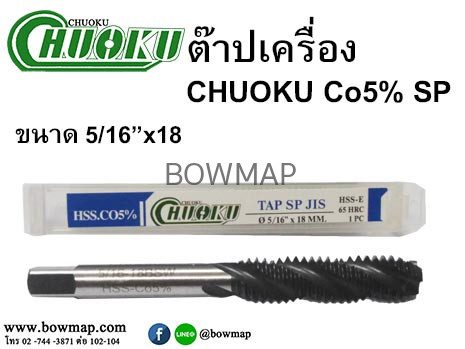

ต๊าปเครื่องเกลียวเลื้อย CO5 SP ไซด์หุน สั่งซื้อผ่านไลน์ @BOWMAP
คำอธิบาย
ขนาด ต๊าปเครื่อง เกลียวเลื้อย CO5 SP ขนาดหุน

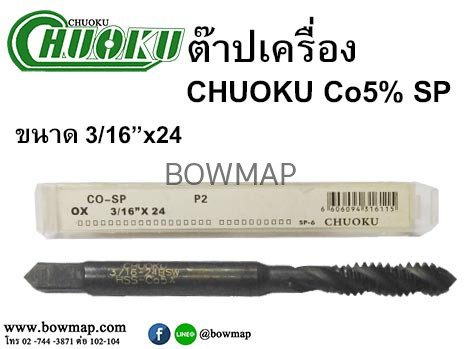

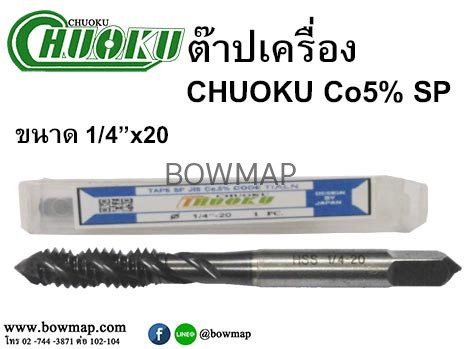

| 1/8×40 | 5/32×32 | 3/16×24 | 1/4×20 | M6 x 1 |

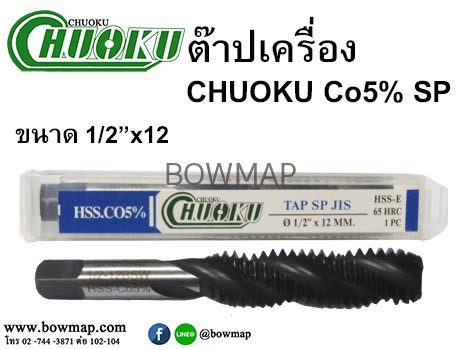

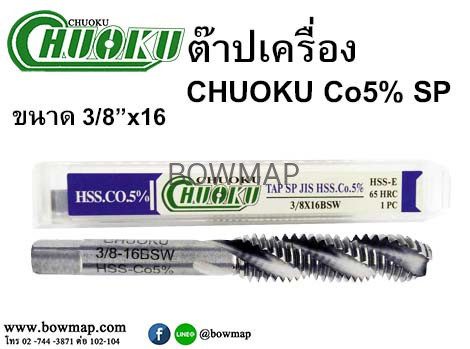

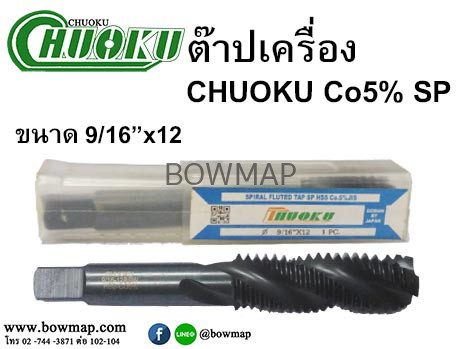

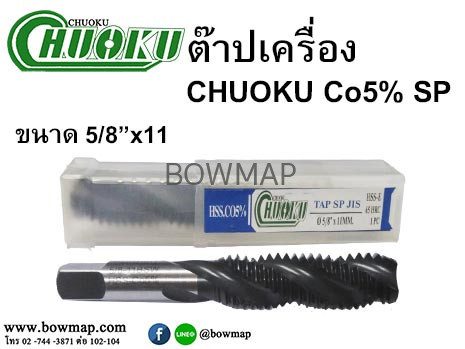

| 5/16×18 | 3/8×16 | 1/2×12 | 9/16×12 | 5/8×11 |

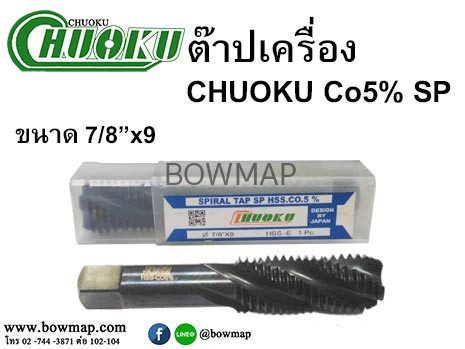

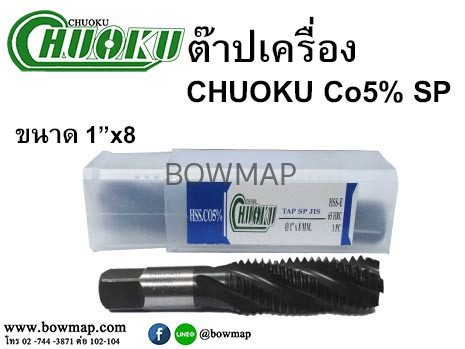

| 3/4×10 | 7/8×9 | 1inch x 8 |
ต๊าปเครื่อง หรือที่เรียกว่า ต๊าปมือ นั้นคือตัวเดียวกัน ซึ่งจะแบ่งเป็น 2 ชนิดใหญ่ๆดังนี้
1.ต๊าปเครื่อง แบบเกลียวตรง หรือเรียกอีกแบบว่า ➤➤คลิ๊กลิงค์ต๊าปเกลียวตรง PO
เวลาต๊าปงานของเกลียวตรง PO นั้นเศษของชิ้นงานจะไหลลงไปเพราะเป็นการต๊าปแบบรูทะลุ
2.ต๊าปเครื่อง แบบเกลียวเลื้อย หรือเรียกอีกแบบว่า ต๊าปเกลียวเลื้อย SP เวลาต๊าปงานของเกลียวเลื้อย SP นั้นเศษของชิ้นงานจะเลื้อยขึ้นมาเพราะเป็นการต๊าปงานแบบรูไม่ทะลหรือรูบอด (ฺBlind Holes)
วิธีการทำเกลียว
สามารถทำได้หลายวิธี เช่น การหล่อ การรีด การกลึง การต๊าป(ทำเกลียวใน) การดาย(ทำเกลียวนอก)
1.วิธีการรีด-โดยส่วนมากนั้นจะนิยมใช้กับการผลิตเป็นจำนวนมากๆ อาทิเช่น พวกสกรูชนิดต่างๆ เป็นต้น
2.วิธีการกลึง-เหมาะสำหรับงานเฉพาะทาง ที่ผลิตเกลียวขนาดกลางถึงใหญ่
3.วิธีการต๊าปและดาย-เหมาะสำหรับสำหรับเกลียวขนาดเล็กจนไปถึงขนาดกลาง
โดยจะใช้ต๊าปในการทำเกลียวใน และดายในการทำเกลียวนอก
3.1 การทำเกลียวในด้วยดอกต๊าป –เหมาะสำหรับทำเกลียวในขนาดไม่เกิน 25 มิลลิเมตร ถ้าขนาดใหญ่กว่านี้จะใช้วิธีการกลึงตามที่กล่าวไปข้างต้น
โดยทั่วไปดอกต๊าปที่ผลิตนั้นจะผลิตเป็นชุด ซึ่งชุดหนึ่งจะมี 3 ตัว ประกอบด้วย
1.ดอกต๊าปเทเปอร์ (TAPER TAP) – ปลายดอกต๊าปจะเรียวเป็นระยะความยาว 8-10 เกลียว เป็นดอกต๊าปตัวแรกที่ใช้ทำเกลียว
2.ดอกต๊าปปลั๊ก (PLUG TAP)– ปลายดอกต๊าปจะเรียวเป็นระยะความยาว 3 เกลียว เป็นดอกต๊าปที่ใช้ไล่เกลียวให้ทะลุ
3.ดอกต๊าปบ็อตต็อม (ฺBOTTOM TAP)– ปลายดอกต๊าปจะไม่เรียว แต่ตรงมุมดอกต๊าปจะมีขนาด 45 องศา ใช้ในการต๊าปรูบอด
วิธีการหาขนาดของรูที่เจาะเพื่อต๊าปเกลียว (TAP DRILL SIZE)
โดยหลักๆแล้วรูที่จะต๊าปเกลียวต้องเล็กกว่าขนาดของดอกต๊าปเล็กน้อยเพื่อให้ตัดเกลียวได้พอดี
โดยจะมีสูตรในการคำนวณหารูเจาะดังนี้
TDS ขนาดของรูทีี่จะเจาะ = D(ขนาดความโตของต๊าป) -1/N(จำนวนเกลียว/นิ้ว)
TDS ขนาดของรูทีี่จะเจาะ = D(ขนาดความโตของต๊าป) – P(ระยะระหว่างเกลียวหรือ Pitch)
ตารางขนาดของรูที่เจาะเพื่อทำต๊าปเกลียว
ขนาดเกลียว(มม) ระยะห่างระหว่างเกลียว(มม.) ขนาดของรูที่ต้องเจาะ(มม.)
1.60 0.35 1.20
2.00 0.40 1.60
2.50 0.45 2.05
3.00 0.50 2.50
3.50 0.60 2.90
4.00 0.70 3.30
5.00 0.80 4.20
6.30 1.00 5.30
8.00 1.25 6.80
10.00 1.50 8.50
12.00 1.75 10.20
14.00 2.00 12.00
16.00 2.00 14.00
20.00 2.50 17.50
24.00 3.00 21.00
30.00 3.50 26.50
36.00 4.00 32.00
42.00 4.50 37.50
48.00 5.00 43.00
56.00 5.50 50.50
64.00 6.00 58.00
72.00 6.00 66.00
80.00 6.00 74.00
90.00 6.00 84.00
10.00 6.00 94.00
สอบถามข้อมูลต๊าปเครื่อง CO5 SP ขวา หุน
เบอร์โทรติดต่อ 02-744-3871-5 ต่อ102-105 FAX 02-748-5058
ID LINE : @BOWMAP Website : https://www.bowmap.com
